Battenti

comportamento al fuoco: E 30 – Ew 60 – Ew 90 tenuta fumo: Sm – C5 * resistenza meccanica: durabilità: 200.000 cicli * EBE 85 si evolve col sistema AS, che permette di realizzare ampie pareti vetrate scorrevoli, nelle quali le ante di grande dimensione e peso possono alternarsi alle specchiature fisse: funzionalità e bellezza convivono nel serramento che diventa sia elemento tecnico all’avanguardia, sia componente sofisticato nelle facciate e nell’arredo degli spazi interni. Il sistema, infatti, pensato per essere versatile e flessibile, mantiene le eccellenti performance del sistema EBE 85 e si presta all’interpretazione e alla realizzazione dei progetti più innovativi dell’architettura contemporanea.Coniuga elevate prestazioni di isolamento termico con altissimi valori della permeabilità all’aria, nella tenuta all’acqua, nella resistenza al carico del vento e nell’isolamento acustico.Declinabile in due sottosistemi, lo scorrevole EBE 85 AS può assumere sezioni in vista di 94 mm su tutti i lati o, ancora, ridursi a sezioni in vista di soli 69 mm per il nodo centrale, i montanti laterali e il traverso superiore. Alzante scorrevole è un sistema integrato di accessori, guarnizioni e profilati a taglio termico aventi profondità di 85 mm che consente di realizzare serramenti alzanti scorrevoli da una a quattro ante di grandi dimensioni e peso (400 kg). Si possono installare vetri isolanti fino a 60 mm di spessore. Le caratteristiche di tenuta dell’alzante scorrevole sono garantite da un sistema a doppia guarnizione sui quattro lati.Ogni tipologia è provvista di apposita accessoristica a scomparsa integrata al sistema. Le prestazioni del sistema a taglio termico EBE 85 alzante scorrevole sono state testate dai migliori Laboratori di certificazione Europei secondo le norme di riferimento EN 14351-1. Sistema e Prestazioni resistenza al carico del vento – pressione di prova: 3 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: 8A prestazione acustica (con Rw per IGU 42 dB): 43 (-1;-4) dB** trasmittanza termica (con Ug vetro 1,0 W/m²K): 1,1 W/m2K * permeabilità all’aria: 4 resistenza all’effrazione: (RC)2 Tutti i battenti Acciaio Alluminio Alluminio/Legno PVC Dogma sistema a battente Alluminio Plathina 75 Alluminio Gold 600 Alluminio Gold 502 Alluminio Gold 500 Alluminio Gold 400 Alluminio Plathina Wood Alluminio/Legno Gold Libra Alluminio Innova Eco PVC SA 15 Acciaio SA 20 Acciaio SA AF Acciaio OS2 65 Acciaio OS2 75 Acciaio EBE 65 Acciaio EBE 75 Acciaio EBE 85 Acciaio EBE 85 AS Acciaio

comportamento al fuoco: E 30 – Ew 60 – Ew 90 tenuta fumo: Sm – C5 * resistenza meccanica: durabilità: 200.000 cicli * I profili del sistema EBE 85 a taglio termico hanno profondità 85mm e possono alloggiare vetri isolanti fino a 68mm. Anta e telaio sono a sormonto all’interno e complanari all’esterno. EBE 85 fa parte della famiglia di profili EBE ed è la risposta di Secco Sistemi alle richieste più esigenti di isolamento termico e acustico. Con l’innovativa tecnologia della giunzione a taglio termico, in poliammide e poliuretano, EBE realizza profili strutturali forti con sezioni contenute. La tenuta dei serramenti è garantita da un sistema a doppia guarnizione per le porte e da un sistema a giunto aperto con tre livelli di tenuta per le finestre.Inoltre, grazie all’ampia scelta delle tipologie di apertura e alla completa gamma di accessori, i profili EBE propongono numerose possibili varianti al design del serramento. Le prestazioni del sistema a taglio termico EBE sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 14351-1. FINESTRA EBE 85 finestra è un sistema integrato di accessori, guarnizioni e profilati a taglio termico con profondità di 85 mm, che permette di realizzare finestre in un’ampia gamma di varianti possibili: squadrate, rettangolari, curve o sagomate e di installare vetri isolanti fino a 68 mm di spessore. Ogni tipologia è provvista di appositi accessori (anche a scomparsa) integrati al sistema.Le caratteristiche di tenuta dei serramenti sono garantite da un sistema a giunto aperto con tre livelli di tenuta. Sistema e Prestazioni resistenza al carico del vento – pressione di prova: 5 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: 9A prestazione acustica (con Rw per IGU 42 dB): 47 (-2;-5) dB * trasmittanza termica (con Ug vetro 1,0 W/m²K): 0,99 W/m2K ** permeabilità all’aria: 4 resistenza all’effrazione: (RC)3 PORTA EBE 85 porta è un sistema integrato di accessori, guarnizioni e profili a taglio termico con profondità di 85 mm che permette di realizzare porte in un’ampia gamma di varianti possibili: squadrate, rettangolari, curve o sagomate e di installare vetri isolanti fino a 60 mm di spessore. Le caratteristiche di tenuta dei serramenti sono garantite da un sistema a doppia guarnizione di battuta su tre lati e da una guarnizione a ghigliottina automatica sotto lo zoccolo.Ogni tipologia è provvista di appositi accessori (anche a scomparsa) integrati. Sistema e Prestazioni resistenza al carico del vento – pressione di prova: 5 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: 2A prestazione acustica (con Rw per IGU 42 dB): 42 (-1;-3) dB * trasmittanza termica (con Ug vetro 1,0 W/m²K): 1,2 W/m2K * permeabilità all’aria: 3 resistenza all’effrazione: (RC)3 Tutti i battenti PVC Alluminio/Legno Alluminio Acciaio Dogma sistema a battente Alluminio Plathina 75 Alluminio Gold 600 Alluminio Gold 502 Alluminio Gold 500 Alluminio Gold 400 Alluminio Plathina Wood Alluminio/Legno Gold Libra Alluminio Innova Eco PVC SA 15 Acciaio SA 20 Acciaio SA AF Acciaio OS2 65 Acciaio OS2 75 Acciaio EBE 65 Acciaio EBE 75 Acciaio EBE 85 Acciaio EBE 85 AS Acciaio

comportamento al fuoco: E 30 – Ew 60 – Ew 90 tenuta fumo: Sm – C5 * resistenza meccanica: durabilità: 200.000 cicli * I profili del sistema EBE 75 a taglio termico hanno profondità 75mm e possono alloggiare vetri isolanti fino a 48mm. Anta e telaio sono complanari sia all’esterno, sia all’interno. EBE 75 fa parte della famiglia di profili EBE ed è la risposta di Secco Sistemi alle richieste più esigenti del progetto contemporaneo. Con l’innovativa tecnologia della giunzione a taglio termico, in poliammide e poliuretano, EBE realizza profili strutturali forti con sezioni contenute. La tenuta dei serramenti è garantita da un sistema a doppia guarnizione per le porte e da un sistema a giunto aperto con tre livelli di tenuta per le finestre.Inoltre, grazie all’ampia scelta delle tipologie di apertura e alla completa gamma di accessori, i profili EBE propongono numerose possibili varianti al design del serramento.Le prestazioni del sistema a taglio termico EBE sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 14351-1. FINESTRA EBE 75 finestra è un sistema integrato di accessori, guarnizioni e profilati a taglio termico con profondità di 75 mm, che permette di realizzare finestre in un’ampia gamma di varianti possibili: squadrate, rettangolari, curve o sagomate e di installare vetri isolanti fino a 48 mm di spessore. Ogni tipologia è provvista di appositi accessori (anche a scomparsa) integrati al sistema.Le caratteristiche di tenuta dei serramenti sono garantite da un sistema a giunto aperto con tre livelli di tenuta. Sistema e Prestazioni resistenza al carico del vento – pressione di prova: 5 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: 9A prestazione acustica (con Rw per IGU 42 dB): 47 (-2;-5) dB * trasmittanza termica (con Ug vetro 1,0 W/m²K): 1,16 W/m2K * permeabilità all’aria: 4 resistenza all’effrazione: (RC)3 PORTA EBE 75 porta è un sistema integrato di accessori, guarnizioni e profili a taglio termico con profondità di 75 mm che permette di realizzare porte in un’ampia gamma di varianti possibili: squadrate, rettangolari, curve o sagomate e di installare vetri isolanti fino a 40 mm di spessore. Le caratteristiche di tenuta dei serramenti sono garantite da un sistema a doppia guarnizione di battuta su tre lati e da una guarnizione a ghigliottina automatica sotto lo zoccolo.Ogni tipologia è provvista di appositi accessori (anche a scomparsa) integrati. Sistema e Prestazioni resistenza al carico del vento – pressione di prova: 4 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: 2A prestazione acustica (con Rw per IGU 42 dB): 42 (-1;-3) dB * trasmittanza termica (con Ug vetro 1,0 W/m²K): 1,57 W/m2K * permeabilità all’aria: 3 resistenza all’effrazione: (RC)3 Tutti i battenti PVC Alluminio/Legno Alluminio Acciaio Dogma sistema a battente Alluminio Plathina 75 Alluminio Gold 600 Alluminio Gold 502 Alluminio Gold 500 Alluminio Gold 400 Alluminio Plathina Wood Alluminio/Legno Gold Libra Alluminio Innova Eco PVC SA 15 Acciaio SA 20 Acciaio SA AF Acciaio OS2 65 Acciaio OS2 75 Acciaio EBE 65 Acciaio EBE 75 Acciaio EBE 85 Acciaio EBE 85 AS Acciaio

comportamento al fuoco: E 30 – Ew 60 – Ew 90 tenuta fumo: Sm – C5 * resistenza meccanica: durabilità: 200.000 cicli * Sistema EBE a taglio termico, profondità 65 mm per vetri fino a 48 mm, sormonto interno e complanarità esterna tra anta e telaio. Nella famiglia EBE tutti i sistemi sono flessibili e completi, con profili snelli e forti a taglio termico. I profili del sistema EBE 65 a taglio termico hanno profondità 65 mm e possono alloggiare vetri isolanti fino a 46 mm. Anta e telaio sono a sormonto all’interno e complanari all’esterno. EBE 65 fa parte della famiglia di profili EBE ed è la risposta di Secco Sistemi ai più elevati requisiti prestazionali. Con l’innovativa tecnologia della giunzione a taglio termico, in poliammide e poliuretano, EBE realizza profili strutturali forti e performanti con sezioni contenute. La tenuta dei serramenti è garantita da un sistema a doppia guarnizione per le porte e da un sistema a giunto aperto con tre livelli di tenuta per le finestre. Inoltre, grazie all’ampia scelta delle tipologie di apertura e alla completa gamma di accessori, i profili EBE propongono numerose possibili varianti al design del serramento. Le prestazioni del sistema a taglio termico EBE sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 14351-1. FINESTRA EBE 65 finestra è un sistema integrato di accessori, guarnizioni e profilati a taglio termico con profondità di 65 mm, che permette di realizzare finestre in un’ampia gamma di varianti possibili: squadrate, rettangolari, curve o sagomate e di installare vetri isolanti fino a 48 mm di spessore. Ogni tipologia è provvista di appositi accessori (anche a scomparsa) integrati al sistema.Le caratteristiche di tenuta dei serramenti sono garantite da un sistema a giunto aperto con tre livelli di tenuta. Sistema e Prestazioni resistenza al carico del vento – pressione di prova: 5 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: 9A prestazione acustica (con Rw per IGU 42 dB): 47 (-2;-5) dB * trasmittanza termica (con Ug vetro 1,0 W/m²K): 1,16 W/m2K * permeabilità all’aria: 4 resistenza all’effrazione: (RC)3 PORTA EBE 65 porta è un sistema integrato di accessori, guarnizioni e profili a taglio termico con profondità di 65 mm che permette di realizzare porte in un’ampia gamma di varianti possibili: squadrate, rettangolari, curve o sagomate e di installare vetri isolanti fino a 40 mm di spessore. Le caratteristiche di tenuta dei serramenti sono garantite da un sistema a doppia guarnizione di battuta su tre lati e da una guarnizione a ghigliottina automatica sotto lo zoccolo.Ogni tipologia è provvista di appositi accessori (anche a scomparsa) integrati. Sistema e Prestazioni resistenza al carico del vento – pressione di prova: 4 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: 2A prestazione acustica (con Rw per IGU 42 dB): 42 (-1;-3) dB * trasmittanza termica (con Ug vetro 1,0 W/m²K): 1,57 W/m2K * permeabilità all’aria: 3 resistenza all’effrazione: (RC)3 Tutti i battenti PVC Alluminio/Legno Alluminio Acciaio Dogma sistema a battente Alluminio Plathina 75 Alluminio Gold 600 Alluminio Gold 502 Alluminio Gold 500 Alluminio Gold 400 Alluminio Plathina Wood Alluminio/Legno Gold Libra Alluminio Innova Eco PVC SA 15 Acciaio SA 20 Acciaio SA AF Acciaio OS2 65 Acciaio OS2 75 Acciaio EBE 65 Acciaio EBE 75 Acciaio EBE 85 Acciaio EBE 85 AS Acciaio

sezioni in vista: da soli 27 a 62 mm profondità: 77mm anta a ribalta: fino a 130 x 290 cm e vetri fino a 50 mm infissi a bilico e a libro: con ante fino a 100 x 290 cm OS2 75 serramenti dalle sezioni minime e alte prestazioni, con inesauribili varianti nei profili e nelle aperture. OS2 75 fa parte della famiglia di sistemi OS2, studiati, concepiti e realizzati da Secco Sistemi per la sostituzione dei serramenti impiegati dall’Ottocento fino a metà del secolo scorso. Si declina in oltre 40 profili, con sezioni in vista ridotte al minimo: da soli 27 a 62 mm, profondità 77 mm. Le inesauribili varianti di OS2 75 sono a disposizione del progetto d’architettura che vuol disegnare l’infisso in tutti i suoi dettagli, calibrarne con cura i bordi per modulare il gioco di luce e ombra nei prospetti, sia esterni sia interni. OS2 75 permette di realizzare varie tipologie di apertura che si possono comporre liberamente in infinite combinazioni nelle vetrate continue: l’anta a ribalta può avere dimensioni fino a 130 x 290 cm e vetri fino a 50 mm, con cerniere a scomparsa e meccanismi di chiusura antieffrazione. Gli infissi a bilico e a libro dilatano lo spazio interno con ante fino a 100 x 290 cm, con ingombro ridotto e sottili profili a sezione costante. Le cerniere di scorrimento, il binario inferiore e superiore sono a scomparsa a porte chiuse. Le prestazioni del sistema a taglio termico OS2 sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 14351-1. FINESTRA OS2 finestra apertura interna è un sistema integrato di accessori, guarnizioni e profilati a taglio termico con profondità di 77 mm che permette di realizzare un’ampia gamma di finestre, rettangolari, sagomate o curve. Si possono installare vetri camera fino a 50 mm di spessore. Il sistema prevede la possibilità di avere l’apertura ad anta ribaltaLe caratteristiche di tenuta dei serramenti sono garantite da un sistema a giunto aperto con una guarnizione centrale di tenuta e una interna di battuta. Le prestazioni del sistema a taglio termico OS2 sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 14351-1. Sistema e Prestazioni resistenza al carico del vento – pressione di prova: 5 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: 9A prestazione acustica (con Rw per IGU 42 dB): 45 dB trasmittanza termica (con Ug vetro 1,0 W/m²K*): 1,04 W/m²K* permeabilità all’aria: 4 resistenza all’effrazione: – PORTA OS2 porta apertura interna è un sistema integrato di accessori, guarnizioni e profilati a taglio termico con profondità di 77 mm che permette di realizzare un’ampia gamma di porte, rettangolari, sagomate o curve. Si possono installare vetri camera fino a 50 mm di spessore. Le caratteristiche di tenuta dei serramenti sono garantite da un sistema a giunto aperto, con una guarnizione centrale di tenuta e una interna di battuta su tre lati, e da una guarnizione a ghigliottina automatica sotto zoccolo. Ogni tipologia è provvista di apposita accessoristica certificata integrata al sistema. Le prestazioni del sistema a taglio termico OS2 sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 14351-1. Sistema e Prestazioni resistenza al carico del vento – pressione di prova: 3 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: 1A trasmittanza termica (con Ug vetro 0,7 W/m²K*): 1,02 W/m²K* permeabilità all’aria: 3 Tutti i battenti PVC Alluminio/Legno Alluminio Acciaio Dogma sistema a battente Alluminio Plathina 75 Alluminio Gold 600 Alluminio Gold 502 Alluminio Gold 500 Alluminio Gold 400 Alluminio Plathina Wood Alluminio/Legno Gold Libra Alluminio Innova Eco PVC SA 15 Acciaio SA 20 Acciaio SA AF Acciaio OS2 65 Acciaio OS2 75 Acciaio EBE 65 Acciaio EBE 75 Acciaio EBE 85 Acciaio EBE 85 AS Acciaio

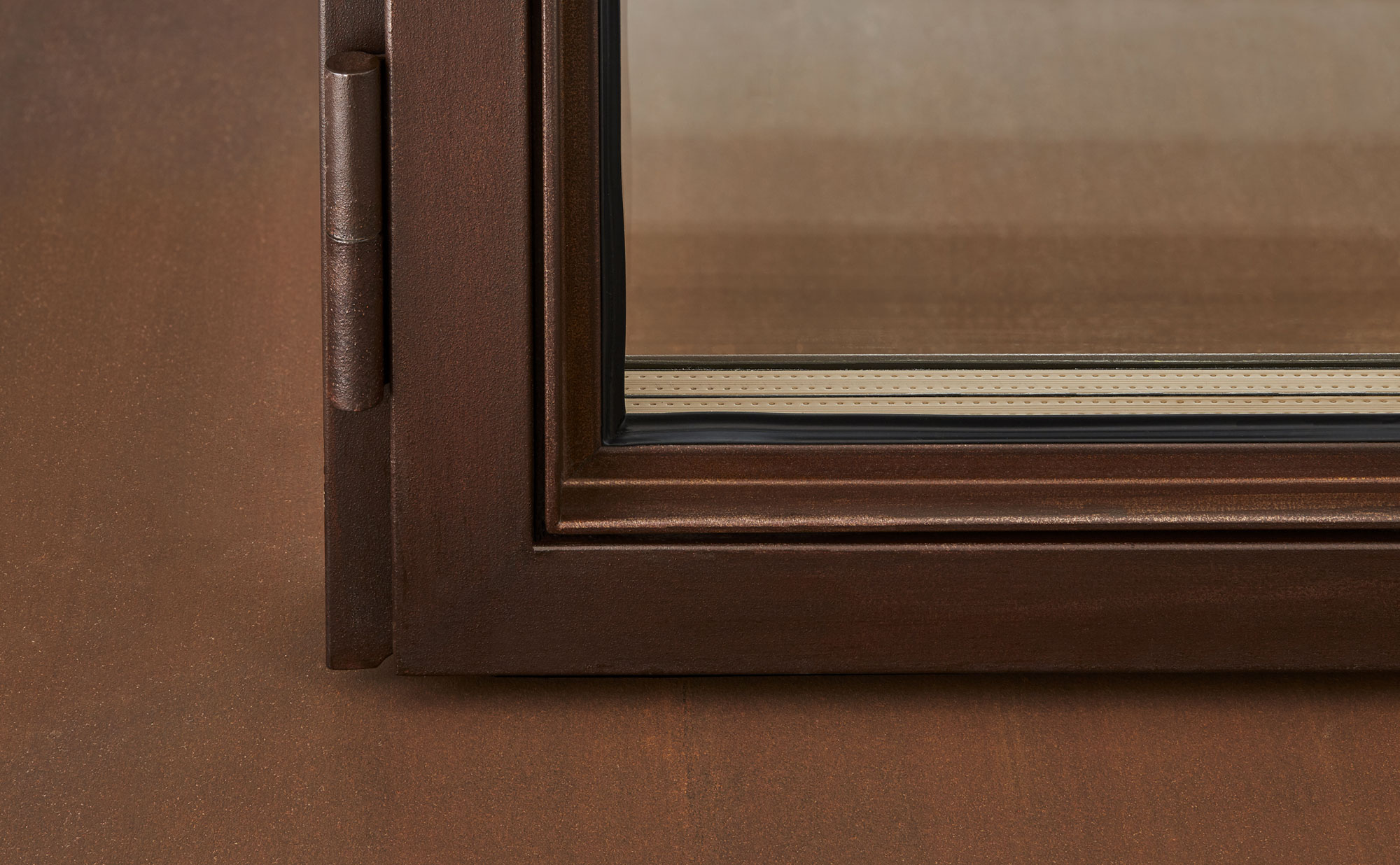

Ferrofinestra a taglio termico: per vetri fino a 40mm Profili da: 27mm Nodo centrale: 62mm OS2 65 il ferrofinestra a taglio termico: profili sottili e performanti da soli 27 mm, molteplici varianti, vetri isolanti fino a 40 mm. OS2 65 fa parte della famiglia di profili OS2, studiati, concepiti e realizzati da Secco Sistemi per la sostituzione dei serramenti impiegati dall’Ottocento fino a metà del secolo scorso. Utilizzati anche nell’architettura contemporanea alla ricerca di trasparenza e purezza delle linee, i profili snelli del sistema OS2 smaterializzano le pareti e permettono grande libertà nel disegno del serramento. OS2 65 è il ferrofinestra a taglio termico che si declina in oltre 40 profili, con sezioni in vista ridotte al minimo: da soli 27 a 47 mm per il nodo laterale, 62 mm per il nodo centrale, profondità 65 mm. Può alloggiare vetri isolanti fino a 40 mm. Con le molteplici varianti del sistema OS2 65, inoltre, i profili possono avere vetri complanari o non complanari, sottolineare i bordi delle ante e assottigliarsi nelle campiture dei vetri fissi, oppure comporsi liberamente con lo stesso disegno per ante fisse e apribili. Le prestazioni del sistema a taglio termico OS2 sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 14351-1. FINESTRA OS2 finestra apertura interna è un sistema integrato di accessori, guarnizioni e profilati a taglio termico con profondità 65 mm, che permette di realizzare finestre in un’ampia gamma di varianti possibili: squadrate, rettangolari, curve o sagomate, con vetri isolanti fino a 40 mm di spessore. Ogni tipologia è provvista degli appositi accessori certificati e integrati al sistema. Le caratteristiche di tenuta dei serramenti sono garantite da un sistema a giunto aperto con una guarnizione centrale di tenuta e una interna di battuta. Sistema e Prestazioni resistenza al carico del vento – pressione di prova: 4 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: 8A prestazione acustica (con Rw per IGU 42 dB): 43 (-1;-4) dB trasmittanza termica (con Ug vetro 1,0 W/m²K*): 1,38 W/m²K* permeabilità all’aria: 4 resistenza all’effrazione: – PORTA OS2 porta apertura interna è un sistema integrato di accessori, guarnizioni e profilati a taglio termico con profondità 65 mm che permette di realizzare porte in un’ampia gamma di varianti possibili: squadrate, rettangolari, curve o sagomate; con vetri isolanti fino a 40 mm di spessore. Ogni tipologia è provvista degli appositi accessori certificati e integrati al sistema. Le caratteristiche di tenuta dei serramenti sono garantite da un sistema a giunto aperto, con una guarnizione centrale di tenuta e una interna di battuta su tre lati e da una guarnizione a ghigliottina automatica sotto lo zoccolo. Sistema e Prestazioni resistenza al carico del vento – pressione di prova: 1 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: 1A trasmittanza termica (con Ug vetro 1,0 W/m²K*): 1,35 W/m²K* permeabilità all’aria: 2 Immagine precedente Immagine successiva Tutti i battenti PVC Alluminio/Legno Alluminio Acciaio Dogma sistema a battente Alluminio Plathina 75 Alluminio Gold 600 Alluminio Gold 502 Alluminio Gold 500 Alluminio Gold 400 Alluminio Plathina Wood Alluminio/Legno Gold Libra Alluminio Innova Eco PVC SA 15 Acciaio SA 20 Acciaio SA AF Acciaio OS2 65 Acciaio OS2 75 Acciaio EBE 65 Acciaio EBE 75 Acciaio EBE 85 Acciaio EBE 85 AS Acciaio

comportamento al fuoco: E 30 – Ew 60 – Ew 90 tenuta fumo: Sm – C5 * resistenza meccanica: durabilità: 200.000 cicli * La compartimentazione degli ambienti per la protezione delle persone dai pericoli del fuoco e dei fumi causati dagli incendi – con i vincoli e le prescrizioni imposti dalla tecnologia tagliafuoco – pone al progettista il tema di integrare in modo coerente porte e vetrate anti-fuoco, accostandoli agli altri serramenti dell’edificio.Nonostante il suo elevato grado di specificità, il sistema SA AF mette a disposizione del progetto una gamma di porte e partizioni vetrate – per utilizzo interno o esterno – con gli stessi materiali, le stesse forme e spessori, gli stessi accessori in vista dei prodotti Secco Sistemi: tutti gli elementi si riconoscono, senza però evidenziare una distonia con il resto dell’edificio. Grazie a un accurato studio su specifici materiali e componenti interni, compresi accessori e guarnizioni, il sistema SA AF permette di ottenere serramenti che rispondono alle diverse classi di protezione al fuoco EW 30/60/90. PORTA SA AF EW 30/60/90 è un sistema integrato di accessori, guarnizioni e profilati non isolati termicamente con profondità di 55 mm e consente di produrre un’ampia gamma di porte e di partizioni vetrate resistenti al fuoco. Si possono installare vetri singoli o vetri isolanti con spessore fino a 35 mm.Ogni tipologia è provvista di appositi accessori certificati integrati al sistema.La capacità del serramento di non far passare le fiamme e i fumi caldi (tenuta al fuoco E) è garantita dal profilo strutturale e dal sistema a doppia guarnizione di battuta; la capacità di contenere l’irraggiamento dal lato non esposto alle fiamme (irraggiamento W) è ottenuta grazie agli speciali vetri installati.Le prestazioni del sistema AF EW 30/60/90 sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 1634-1. SA AF EW 30/60/90 porta è a complanarità interna ed esterna.I nodi laterali e centrali presentano gli stessi ingombri di SA, con sezione in vista laterale di 131 mm. Tutti i battenti Acciaio Alluminio Alluminio/Legno PVC Dogma sistema a battente Alluminio Plathina 75 Alluminio Gold 600 Alluminio Gold 502 Alluminio Gold 500 Alluminio Gold 400 Alluminio Plathina Wood Alluminio/Legno Gold Libra Alluminio Innova Eco PVC SA 15 Acciaio SA 20 Acciaio SA AF Acciaio OS2 65 Acciaio OS2 75 Acciaio

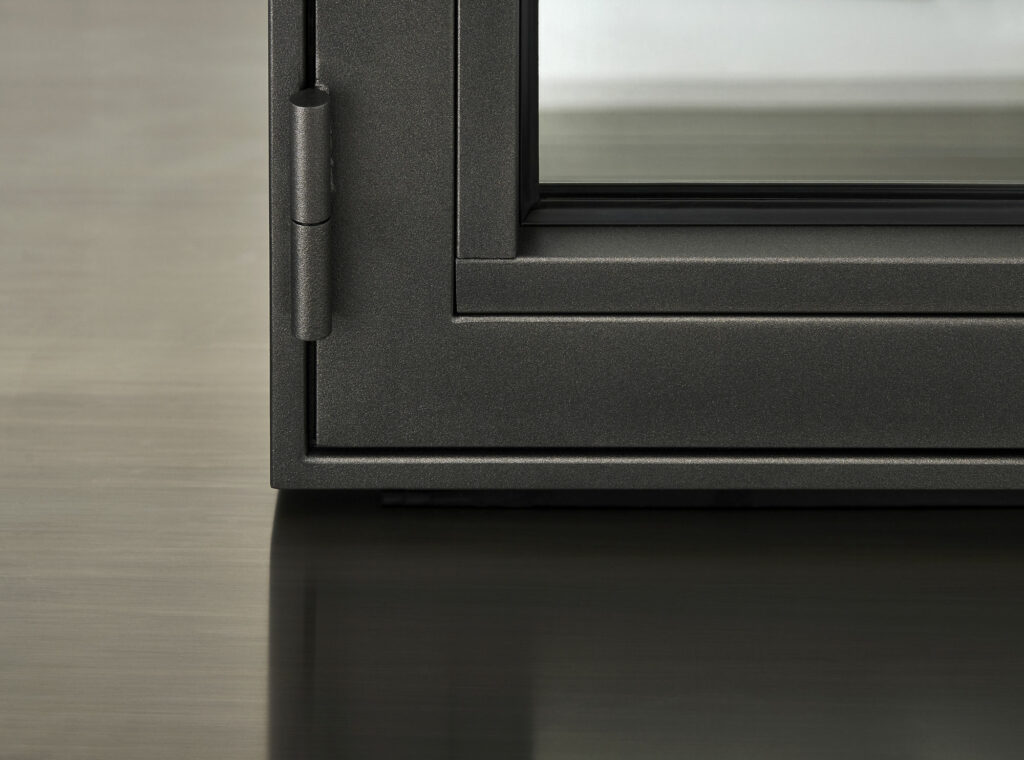

comportamento al fuoco: E 30 – Ew 60 – Ew 90 tenuta fumo: Sm – C5 resistenza meccanica: durabilità: 200.000 cicli * SA 20 s’inserisce in contesti edilizi che richiedono al serramento particolari caratteristiche di robustezza e sicurezza, anche per superfici di grandi dimensioni. Ad esempio, in sedi bancarie, negozi di lusso uffici giudiziari o spazi museali. Lo spessore di 2 mm della lamiera di acciaio zincato garantisce solidità e resistenza all’effrazione, grazie anche al sistema di assiemaggio mediante saldatura, che permette di costruire serramenti monolitici ad altissima resistenza. Lo spessore e la conformazione dei profili con camera europea consentono l’applicazione di accessori certificati per qualsiasi tipo di apertura verso l’interno e l’esterno. Le prestazioni di SA 20 sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 14351-1. Le porte e le finestre SA, disponibili in quattro materiali – acciaio zincato verniciato, acciaio inox 304 e 316, acciaio corten e ottone – e in due diverse versioni – a sormonto e complanare – trovano applicazione nei contesti più vari: nei restauri, per riprodurre l’intersecarsi di sottili montanti e traversi e nelle ampie campiture vetrate dell’architettura contemporanea, che richiedono al sistema performance tecnologiche elevate. Le prestazioni di SA sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 14351-1. INFISSI SA 20 finestra è un sistema integrato di accessori, guarnizioni e profilati non isolati termicamente aventi profondità di 60 o 68,5 mm, che consente di realizzare un un’ampia gamma di finestre, rettangolari, sagomate o curve e di installare vetri isolanti fino a 48 mm di spessore. Il sistema prevede due varianti costruttive: la soluzione con profili di anta e telaio complanari aventi sistema di battuta a giunto chiuso con doppia guarnizione di tenuta; la soluzione con profilo di anta a sormonto interno avente sistema di battuta a giunto aperto con doppio livello di guarnizione di tenuta.Ogni tipologia è provvista di appositi accessori (anche a scomparsa) integrati al sistema. Sistema e Prestazioni Complanare resistenza al carico del vento – pressione di prova: 5 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: E750 prestazione acustica (con Rw per IGU 40 dB): 40 (-2;-5) dB * trasmittanza termica (con Ug vetro 1,0 W/m²K): 2,17 W/m2K** permeabilità all’aria: 4 Sistema e Prestazioni Sormonto resistenza al carico del vento – pressione di prova: 5 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: E1350 prestazione acustica (con Rw per IGU 40 dB): 44 (-1;-5) dB * trasmittanza termica (con Ug vetro 1,0 W/m²K): 2,16 W/m2K** permeabilità all’aria: 4 PORTA SA 20 porta è un sistema integrato di accessori, guarnizioni e profilati non isolati termicamente aventi profondità di 60 mm che consente di realizzare un’ampia gamma di porte, rettangolari, sagomate o curve.Si possono installare vetri isolanti fino a 40 mm di spessore.Le caratteristiche di tenuta dei serramenti sono garantite da un sistema a doppia guarnizione di battuta su tre lati e da una guarnizione a ghigliottina automatica sotto lo zoccolo.Ogni tipologia è provvista di appositi accessori (anche a scomparsa) integrati al sistema. SA 20 porta è a complanarità interna ed esterna. La soluzione con la cerniera saldata ha una sezione laterale di 106 mm. Nel caso di utilizzo di cerniere a tre ali o a scomparsa la sezione laterale è di 131 mm. Sistema e Prestazioni resistenza al carico del vento – pressione di prova: 3 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: 1A prestazione acustica (con Rw per IGU 40 dB): 41 (-1;-4) dB * trasmittanza termica (con Ug vetro 1,0 W/m²K): 1,85 W/m2K ** permeabilità all’aria: – Tutti i battenti Acciaio Alluminio Alluminio/Legno PVC Dogma sistema a battente Alluminio Plathina 75 Alluminio Gold 600 Alluminio Gold 502 Alluminio Gold 500 Alluminio Gold 400 Alluminio Plathina Wood Alluminio/Legno Gold Libra Alluminio Innova Eco PVC SA 15 Acciaio SA 20 Acciaio SA AF Acciaio OS2 65 Acciaio OS2 75 Acciaio

comportamento al fuoco: E 30 – Ew 60 – Ew 90 tenuta fumo: Sm – C5 * resistenza meccanica: durabilità: 200.000 cicli * Con i sistemi SA, i profili della struttura metallica che porta vetrate di grandi dimensioni e peso possono essere particolarmente snelli, a fronte di una loro speciale configurazione che permette la costruzione di telai robusti dalle eccellenti prestazioni di resistenza agli agenti atmosferici e di sicurezza. Pur non essendo un sistema a taglio termico, SA garantisce un buon isolamento, grazie alla possibilità di installare vetri dai bassi valori di trasmittanza e alla limitata superficie metallica disperdente. Le porte e le finestre SA, disponibili in quattro materiali – acciaio zincato verniciato, acciaio inox 304 e 316, acciaio corten e ottone – e in due diverse versioni – a sormonto e complanare – trovano applicazione nei contesti più vari: nei restauri, per riprodurre l’intersecarsi di sottili montanti e traversi e nelle ampie campiture vetrate dell’architettura contemporanea, che richiedono al sistema performance tecnologiche elevate. Le prestazioni di SA sono state testate dai migliori laboratori di certificazione europei secondo le norme di riferimento EN 14351-1. FINESTRA SA 15 finestra è un sistema integrato di accessori, guarnizioni e profilati non isolati termicamente aventi profondità di 55 e/o 63,5 mm, che consente di realizzare un’ampia gamma di finestre, rettangolari, sagomate o curve e di installare vetri isolanti fino a 40 mm di spessore. Il sistema prevede due varianti costruttive: la soluzione con profili di anta e telaio complanari aventi sistema di battuta a giunto chiuso con doppia guarnizione di tenuta; la soluzione con profilo di anta a sormonto interno avente sistema di battuta a giunto aperto con doppio livello di guarnizione di tenuta. Ogni tipologia è provvista di appositi accessori (anche a scomparsa) integrati al sistema. Sistema e Prestazioni Complanare resistenza al carico del vento – pressione di prova: 5 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: E750 prestazione acustica (con Rw per IGU 40 dB): 40 (-2;-5) dB * trasmittanza termica (con Ug vetro 1,0 W/m²K): 2,12 W/m2K** permeabilità all’aria: 4 Sistema e Prestazioni Sormonto resistenza al carico del vento – pressione di prova: 5 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: E1350 prestazione acustica (con Rw per IGU 40 dB): 44 (-1;-5) dB * trasmittanza termica (con Ug vetro 1,0 W/m²K): 1,93 W/m2K** permeabilità all’aria: 4 PORTA SA porta è un sistema integrato di accessori, guarnizioni e profilati non isolati termicamente aventi profondità di 55 mm che consente di realizzare un’ampia gamma di porte, rettangolari, sagomate o curve. Si possono installare vetri isolanti fino a 35 mm di spessore. Le caratteristiche di tenuta dei serramenti sono garantite da un sistema a doppia guarnizione di battuta su tre lati e da una guarnizione a ghigliottina automatica sotto lo zoccolo. Ogni tipologia è provvista di appositi accessori (anche a scomparsa) integrati al sistema. SA porta è a complanarità interna ed esterna.La soluzione con la cerniera saldata ha una sezione laterale di 106 mm.Nel caso di utilizzo di cerniere a tre ali o a scomparsa la sezione laterale è di 131 mm. Sistema e Prestazioni resistenza al carico del vento – pressione di prova: 3 resistenza al carico del vento – flessione del telaio: C tenuta all’acqua: 1A prestazione acustica (con Rw per IGU 40 dB): 41 (-1;-4) dB * trasmittanza termica (con Ug vetro 1,0 W/m²K): 1,85 W/m2K ** permeabilità all’aria: 3 Tutti i battenti Acciaio Alluminio Alluminio/Legno PVC Dogma sistema a battente Alluminio Plathina 75 Alluminio Gold 600 Alluminio Gold 502 Alluminio Gold 500 Alluminio Gold 400 Alluminio Plathina Wood Alluminio/Legno Gold Libra Alluminio Innova Eco PVC SA 15 Acciaio SA 20 Acciaio SA AF Acciaio OS2 65 Acciaio OS2 75 Acciaio
